| Palette des WildTools - Outil Agencement de motifs |
|

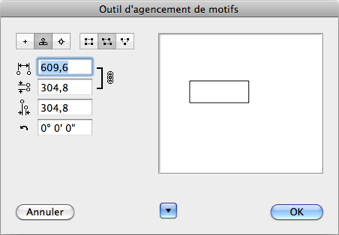

q Appuyez sur la touche Option et sélectionnez l’outil Agencement de motifs de la palette des outils des WildTools. La fenêtre de dialogue suivante apparaît :
|
|
q Choisissez ce que vous souhaitez insérer. Les choix disponibles sont : les points, l'outil Empreinte et les symboles. Outil Empreinte est l’élément sélectionné à l'aide de l'outil Empreinte. Si le Presse-papiers de l'outil Empreinte est vide, ou si aucune bibliothèque de symboles de PowerCADD n'est ouverte, un symbole représentant un visage triste est utilisé dans la fenêtre témoin de la fenêtre de dialogue. |
|
|
q Choisissez le mode d’espacement, rectangulaire, décalé, ou triangulaire. |
q Sélectionnez l'outil Agencement de motifs de la palette des WildTools.
q Si l'outil est défini pour insérer des objets à l'aide de l'outil Empreinte, et que cet outil n'a pas d'objet dans son Presse-papiers privé, alors un pointeur Fourchette de prélèvement est affiché. Vous pouvez utiliser ce pointeur pour prélever un objet du dessin, celui-ci devient l'objet présent dans le Presse-papiers privé de l'outil Empreinte.
|
|
q Positionnez le pointeur dans la zone de dessin sur le rectangle, l’ellipse, polygone, B-spline, spline ou Bézier. Appuyez sur le bouton de la souris. |
|
|
q Faites glisser la souris pour positionner la grille. q Relâchez la souris pour insérer la grille. |
|
|
La grille d’objets est insérée sur le dessin.
|
L’outil Agencement de motifs peut insérer une grille d’objets dans un espace fermé défini par un ou plusieurs objets. Reportez-vous au paragraphe ”Remplir une trame” de l’outil Trame pour en savoir plus sur son fonctionnement.
|
