| Palette des courbes spéciales - Outil Spirale |
|
|
|
L’outil Spirale permet de dessiner deux types de courbes en forme de spirale. |
La spirale d’Archimède La spirale logarithmique.
La spirale d’Archimède est une spirale arithmétique qui augmente de rayon à chaque enroulement, comme un rouleau de papier. La spirale logarithmique, dont le rayon augmente de manière exponentielle est de la famille des formes de ”Chambered Nautilus”.
|
|
L’outil Spirale utilise le style optionnel Normal. Reportez-vous aux Concepts de base - Attributs d’outil. |

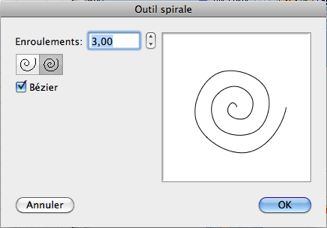

q Appuyez et maintenez la touche Option tout en sélectionnant l’outil Spirale de la palette des Courbes spéciales des WildTools. La fenêtre de dialogue suivante apparaît :
q Entrez le nombre d’enroulements. Il n’y a pas de limite supérieure à condition que vous utilisiez un nombre raisonnable. Si vous utilisez un nombre trop important, vous risquez une sortie brutale de l’application par la faute d’une insuffisance de mémoire pour gérer l’objet spirale.
q Choisissez entre le dessin d’une spirale logarithmique ou arithmétique.
q Choisissez si vous souhaitez insérer une spirale sous forme de polygone ou de courbe de Bézier lissée.
q Sélectionnez l’outil Spirale de la palette des Courbes spéciales des WildTools.
q Positionnez le pointeur sur le dessin à l’emplacement qui représente l’extrémité extérieure de la spirale. Appuyez sur le bouton de la souris.
|
|
q Étirez la spirale à partir du point de départ. q Vous pouvez appuyer sur le bouton de la souris pour permuter la direction du tracé de la spirale soit dans le sens horaire ou dans le sens anti-horaire. Pour plus d’information, reportez-vous aux Concepts de base - Option Permutation. Remarque :
q Relâchez le bouton de la souris pour établir le rayon extérieur et le centre de la spirale. |
|
|
q Déplacez la souris au-delà de ce point pour déterminer le rayon intérieur et le nombre d’enroulements. q Enroulez la spirale autour du point de centre en faisant des cercles avec la souris pour modifier le nombre d’enroulements. Vous pouvez appuyer sur la touche Option et déplacer le centre de la spirale. Remarque :
q Cliquez sur le bouton de la souris pour achever le dessin de la spirale. |
La spirale est insérée sur le dessin.
Voir La palette des courbes spéciales
|
